רסיבר Onkyo TX-RZ70 — 11.2 ערוצים וכיול Dirac Live
רסיבר Onkyo TX-RZ70 עם 11 ערוצי הגברה לתצורת 7.2.4, כיול Dirac Live, שתי יציאות סאב עצמאיות, 7 כניסות HDMI ותכנון שמע בשלושה אזורים. כולל מדריך יצרן והסבר על מגבלות החיבורים.
אחריות: 3 שנים ע"י היבואן הרשמי בישראל
זמן אספקה: עד 5 ימי עסקים
מק"ט: RZ70
יצרן: ONKYO
תשלומים: עד 12 שווים ללא ריבית
מחיר משלוח: חינם!
בואו לקפה …
רחוב יניב לינקר 14 ראשון לציון
למה קונים אצלנו
קולנוע ביתי רחב, עם מקום לכל פרט בפסקול
Onkyo TX-RZ70 מיועד למערכת שבה רוצים לתכנן את הצליל סביב החדר, ולא להסתפק ברמקולים ליד הטלוויזיה. אחד־עשר ערוצי ההגברה מאפשרים מערך 7.2.4 עם ארבעה ערוצי גובה ושני סאבים אקטיביים. זו תשתית לסלון מושקע או לחדר קולנוע ייעודי: הדיאלוג נשאר במרכז, האפקטים נעים סביב המושבים, ואת שכבת הגובה אפשר למקם בהתאם למבנה החלל.
להתאים את המערכת לחדר, לא רק לבחור רסיבר
Dirac Live Room Correction Full Bandwidth מספק כלים לכיול תגובת המערכת בחדר. הוא אינו מחליף מיקום נכון של רמקולים, אך מאפשר לבנות נקודת התחלה מסודרת ולבחון את התוצאה במקומות הישיבה. שתי יציאות הסאב העצמאיות מוסיפות גמישות בתכנון הבס. למי שמעוניין בהרחבת ניהול הבס, Dirac Live Bass Control מוצע ברישיון נוסף — חשוב להבחין בינו לבין כיול Dirac Live הכלול.
מסך, מקרן וקונסולה — כל חיבור בתפקיד שלו

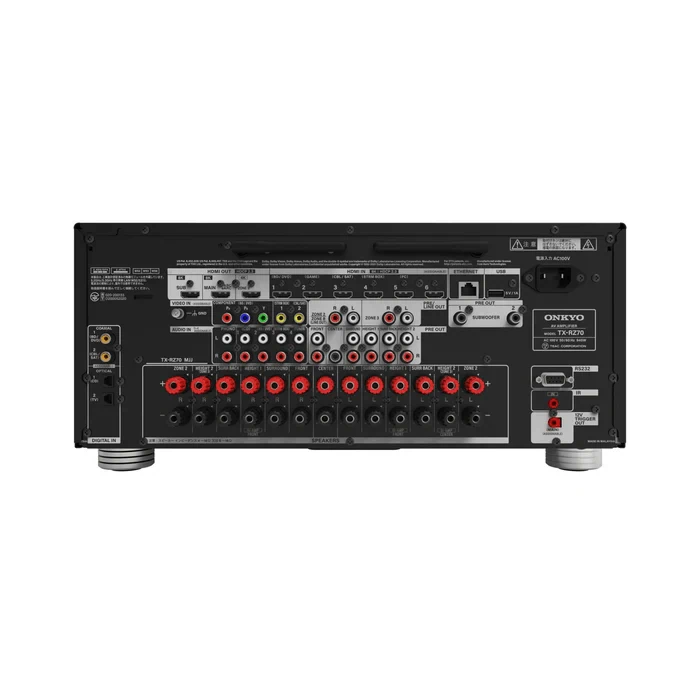

שש כניסות HDMI אחוריות מרכזות את המקורות הקבועים, והכניסה הקדמית נוחה לחיבור זמני. עם זאת, הן אינן זהות ביכולתן: כניסות 1–6 מיועדות למסלול הווידאו המתקדם של עד 8K/60 או 4K/120 בפורמט תואם; הכניסה הקדמית ויציאת Zone 2 מוגבלות יותר. יציאות Main ו־Sub מתאימות לשילוב טלוויזיה ומקרן באותו חדר, ואילו Zone 2 מאפשרת מקור נוסף בחדר אחר בתנאי החיבור שבמדריך. eARC נמצא ביציאת Main בלבד.
מוזיקה גם מחוץ לחדר הקולנוע
אפשר לשלב את הרסיבר ברשת באמצעות Wi-Fi או Ethernet, להזרים מוזיקה עם AirPlay 2 ושירותים נתמכים, או לחבר פטיפון בעל ראש MM לכניסת Phono. Bluetooth פועל לקליטה וגם לשידור לאוזניות תואמות. Zone 2 ו־Zone 3 מאפשרים לתכנן אזורי שמע נוספים, אך שימוש בערוצי ההגברה הפנימיים עבורם משנה את הקצאת הערוצים בחדר הראשי. לא מניחים שכל הרמקולים בכל האזורים פועלים יחד בכל תצורה; מתכננים לפי תרשים החיבור המתאים.
מפרט טכני — Onkyo TX-RZ70
נתוני ההספק מובאים עם תנאי המדידה: אין לפרש 140W לערוץ כהבטחה ל־140W בכל אחד מ־11 הערוצים בעת ובעונה אחת. נתונים אזוריים מסומנים במפורש.
| דגם וסוג | Onkyo TX-RZ70 — רסיבר רשת 11.2 ערוצים, 11 ערוצי הגברה Class AB |
|---|---|
| תצורת קולנוע ביתי | עד 7.2.4: שבעה ערוצי רצפה, ארבעה ערוצי גובה ועד שני סאבים אקטיביים |
| הספק RMS לפי FTC | 140W לערוץ ב־8Ω, בטווח 20Hz–20kHz, עד 0.08% THD, שני ערוצים פועלים; נתון המדידה מצוין במדריך לגרסת צפון אמריקה |
| הספק לפי IEC | 210W לערוץ ב־6Ω, בתדר 1kHz, בעיוות 1% THD, ערוץ אחד פועל; גרסת אירופה/אסיה |
| עכבת רמקולים | 4–16Ω; חיבור רמקול נמוך מ־6Ω דורש הגדרת 4ohms במכשיר |
| פענוח ועיבוד שמע | Dolby Atmos, Dolby TrueHD, Dolby Surround, DTS:X, DTS-HD Master Audio, DTS Neural:X, IMAX Enhanced |
| כיול חדר | Dirac Live Room Correction Full Bandwidth; אפשרות AccuEQ; מיקרופון כיול כלול |
| הרחבת כיול בס | Dirac Live Bass Control — רישיון נוסף נדרש, אינו כלול בכיול הבסיסי |
| תכונות נוספות | THX Certified, ממירי ESS Sabre DAC, Klipsch Optimized Mode; Auro-3D באמצעות קושחה תומכת |
| כניסות HDMI | 7: שש אחוריות ואחת קדמית |
| רוחב פס HDMI | כניסות 1–6 ויציאות Main/Sub: עד 40Gbps; כניסה קדמית: 9Gbps; יציאת Zone 2: 18Gbps |
| וידאו בחיבורים האחוריים | עד 8K/60 ו־4K/120 בפורמטים הנתמכים; עומק ודגימת צבע כפופים לטבלת היצרן, ובחלק מהפורמטים נדרש DSC |
| HDMI קדמי ו־Zone 2 | הכניסה הקדמית עד 4K/60 4:2:0; יציאת Zone 2 עד 4K/60 4:4:4 לפי המדריך |
| יציאות HDMI | 3: Main, Sub ו־Zone 2; רק Main תומכת ARC/eARC |
| HDR וגיימינג | Dolby Vision, HDR10+, HDR10, HLG, BT.2020, VRR, ALLM ו־QFT, עם ציוד וכבלים תואמים; HDCP 2.3 |
| שדרוג תמונה | Upscaling של אות HDMI מ־1080p ל־4K |
| כניסות אודיו אנלוגיות | 4 כניסות RCA Line וכניסת Phono MM אחת |
| כניסות אודיו דיגיטליות | 2 אופטיות ו־2 קואקסיאליות |
| יציאות קדם־מגבר | 11 ערוצי שמע ועוד 2 יציאות סאב עצמאיות; יציאות לאזורים נוספים |
| סאב־וופרים | עד שני סאבים אקטיביים; אות וכיוון עוצמה נפרדים ל־PRE OUT 1/2 |
| אזורים נוספים | Zone 2 ו־Zone 3; חיבור הגברה פנימית כפוף להקצאת הערוצים, או שימוש ביציאות Line/Pre ובמגבר חיצוני |
| כניסות וידאו ותאימות מורשת | 2 Composite ו־1 Component; Component תומכת 480i/576i |
| רשת | Ethernet 10/100; Wi-Fi 802.11a/b/g/n/ac בתדרי 2.4/5GHz |
| Bluetooth | גרסה 4.2 דו־כיוונית; קליטה SBC/AAC, שידור SBC/aptX/aptX HD |
| סטרימינג | AirPlay 2, Chromecast built-in ו־DTS Play-Fi; שירותי מוזיקה לפי אזור, חשבון וקושחה |
| Sonos | Works with Sonos; נדרש Sonos Port נפרד לכל אזור שבו משלבים Sonos |
| USB וקבצים | USB 2.0 אחורי, 5V/1A; WAV/AIFF/FLAC/ALAC עד 192kHz/24-bit ו־DSD עד 11.2MHz לפי תנאי המדריך |
| אוזניות ובקרה | שקע אוזניות 6.3 מ״מ; RS-232, כניסת IR ויציאת 12V Trigger 100mA |
| תגובת תדר | 10Hz–100kHz, +1/−3dB במצב Direct |
| יחס אות לרעש | 107dB ב־Line; 78dB ב־Phono, לפי IHF-A |
| מידות רוחב × גובה × עומק | 435 × 201.5 × 480 מ״מ; יש להוסיף מקום לכבלים ולאוורור |
| משקל | 22 ק״ג |
| חשמל בגרסת אירופה/אסיה | AC 220–240V, 50/60Hz; צריכת הספק נקובה 1190W, המתנה מלאה 0.2W |
| רדיו | טיונר AM/FM מופיע במדריך בגרסאות צפון אמריקה/טייוואן בלבד; אינו תכונה של גרסת אירופה |
| אביזרים | שלט RC-988R, שתי סוללות AAA/R03, מיקרופון כיול, כבל חשמל ומדריך התחלה; אנטנות רדיו לפי גרסה אזורית |
חיבור והפעלה ראשונית — לפני שמתחילים להאזין
- תכננו את התצורה: בחרו את מספר רמקולי הרצפה והגובה ואת מספר הסאבים. בדקו במדריך את הקצאת המסופים, בפרט אם מתוכננים Zone 2/3 או Bi-Amp. חברו את כבל החשמל רק לאחר השלמת יתר החיבורים.
- חברו את הרמקולים: השתמשו ברמקולים בעלי עכבה 4–16Ω, ושמרו על פלוס לפלוס ומינוס למינוס. לפי תרשים היצרן חושפים כ־12 מ״מ מכבל הרמקול ומסובבים את הגידים; אין להשאיר גידים שנוגעים בגב המכשיר או במסוף סמוך. אם לפחות רמקול אחד הוא 4Ω עד פחות מ־6Ω, הגדירו Speaker Impedance ל־4ohms.
- חברו סאב אקטיבי וטלוויזיה: הסאבים מתחברים בכבל סאב ליציאות PRE OUT 1/2. טלוויזיה עם ARC/eARC מתחברת מיציאת HDMI OUT MAIN של הרסיבר לכניסת ARC/eARC בטלוויזיה. אין לחבר סאב פסיבי ליציאת ה־Pre Out.
- התאימו את מסלול הווידאו: עבור 8K או 4K/120 השתמשו בכבל Ultra High Speed HDMI ובחיבורים המתאימים. הגדירו HDMI 4K/8K Signal Format לפי המקור והמסך, ובדקו את טבלת הפורמטים בעמודים 207–208. בחיבור Main ו־Sub למסכים בעלי יכולות שונות עשויה להיבחר הרזולוציה הנמוכה המשותפת.
- הפעילו את אשף ההגדרה והכיול: בחרו את תצורת הרמקולים בפועל והפעילו צליל בדיקה לכל ערוץ. חברו את מיקרופון המדידה ל־SETUP MIC ובחרו Dirac Live או AccuEQ לפי ההנחיות. המדידה מפיקה צלילים חזקים ודורשת חדר שקט; הרחיקו הפרעות והימנעו משינוי מיקום הרמקולים לאחר הכיול.
זהו תקציר התמצאות, ולא תחליף למדריך. לתכנון רב־אזורי, חיווט סמוי או שילוב הגברה חיצונית מומלץ להיעזר במתקין. אין לבצע שינויי חיבור כאשר המערכת מחוברת לחשמל.
מדריך יצרן מקורי ב־PDF
פתיחת מדריך Onkyo TX-RZ70 באנגלית — 214 עמודים. עמודים שימושיים: חיבור רמקולים 40–41, חיבור HDMI וטלוויזיה 63–67, הגדרה וכיול 163–172, מפרט 205–212.
נספח Auro-3D הרשמי — לתצורות ולהגדרות במכשיר בעל קושחה תומכת.
שאלות שכדאי לפתור לפני הרכישה
האם צריך מגבר נוסף למערכת 7.2.4? הרסיבר כולל 11 ערוצי הגברה לתצורה זו; הסאבים צריכים להיות אקטיביים. תכנון אזורים נוספים או הגברה חיצונית דורש בדיקת הקצאת הערוצים.
האם Bass Control כלול? לא. Dirac Live Room Correction כלול; ל־Dirac Live Bass Control נדרש רישיון נפרד.
האם כל יציאות HDMI הן 8K? לא. Main/Sub והחיבורים האחוריים נבדלים מהכניסה הקדמית ומיציאת Zone 2. התאימות תלויה גם בפורמט, בכבל ובמסך.
לתכנון התשתית תוכלו לעיין ברמקולים שקועים ובמידע על רסיברים ומגברים לקולנוע ביתי. לייעוץ התאמה באקספרס: 052-7961222.
המפרט והנחיות החיבור נבדקו מול מדריך Onkyo ודף המוצר הרשמי. שירותי רשת ותכונות הנוספות בקושחה תלויים באזור, במנוי ובגרסה המותקנת. נתוני אחריות, משלוח ואספקה הם כמפורט בפרטי ההצעה באתר.
