רסיבר Onkyo TX-NR6100 — 7.2 ערוצים, Dolby Atmos ו־THX Select

Onkyo TX-NR6100 — מרכז אחד לסרטים, מוזיקה וגיימינג

דיאלוג ברור מול המסך, תנועה של צלילים מעל הראש ומוזיקה שנגישה גם מהטלפון: TX-NR6100 מרכז את מקורות הבידור במערכת אחת. שבעה ערוצי הגברה מאפשרים לבחור בין מערכת סראונד 7.2 לבין תצורת Dolby Atmos של 5.2.2, בהתאם לרמקולים ולמבנה החדר. הסמכת THX Select וכיול AccuEQ מסייעים לבנות מערכת מאוזנת, בלי לוותר על חיבוריות רשת וכניסת פטיפון.

מה חשוב לדעת לפני שבונים את המערכת?

• לסרטים עם ממד גובה: תצורת 5.2.2 מוסיפה זוג רמקולי גובה או רמקולי Atmos תואמים. אין כאן תשעה ערוצי הגברה — לא ניתן להפעיל 7.2.2.
• לקונסולה ולמסך מתקדם: כניסות HDMI 1–3 הן הבחירה ל־4K/120 או 8K/60. כניסות 4–6 מיועדות עד 4K/60. יש להתאים גם את הכבל, המסך והגדרת פורמט האות.
• למוזיקה בחדר נוסף: Zone 2 מאפשר מקור נפרד, אך שימוש בהגברה המובנית עבורו משאיר עד 5.2 ערוצים בחדר הראשי. לחלופין ניתן להשתמש ביציאת Line ובמגבר חיצוני.
• להאזנה יומיומית: הזרימו דרך AirPlay 2, Chromecast או Bluetooth, וחברו פטיפון עם ראש MM לכניסת PHONO. זמינות שירותי המוזיקה תלויה באזור, במנוי ובגרסת הקושחה.

מפרט טכני מאומת

נתוני הגרסאות האזוריות מובחנים בטבלה. דירוגי הספק בתנאי מדידה שונים אינם מעידים על אותה עוצמה; יש להתאים את הרסיבר לרמקולים ולחלל.

תצורת ערוצים	7.2 ערוצים; עד 7.2 ללא גובה או 5.2.2 עם שני ערוצי גובה
הגברה מדורגת — אירופה/אסיה	165W לערוץ ב־6Ω, תדר 1kHz, עיוות 1% THD, ערוץ אחד מופעל (IEC)
הספק לפי תקן FTC — צפון אמריקה	100W לערוץ ב־8Ω, תחום 20Hz–20kHz, עיוות 0.08% THD, שני ערוצים מופעלים; אין להשוות להספק IEC בלי תנאי המדידה
הספק דינמי קדמי	240W ב־3Ω; ‏210W ב־4Ω; ‏120W ב־8Ω (מדידת שיא קצרת־טווח)
התנגדות רמקולים	4–16Ω; לרמקול מתחת ל־6Ω נדרשת הגדרת 4ohms במכשיר
פורמטי שמע	Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio; עיבוד Dolby Surround ו־DTS Neural:X
תקן וכיול	THX Certified Select; כיול AccuEQ עם מיקרופון; AccuReflex לרמקולי Dolby Atmos Enabled

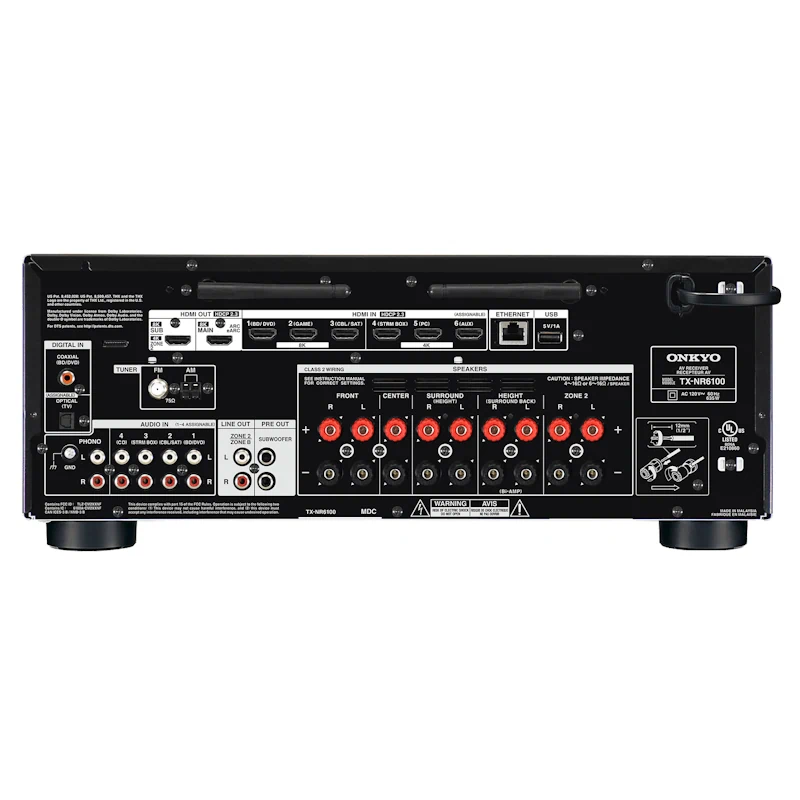

כניסות ויציאות HDMI	6 כניסות ו־2 יציאות: MAIN ו־SUB/ZONE 2
HDMI 1–3	רוחב פס 40Gbps; עד 8K/60p ‏4:2:0 10-bit או 4K/120p ‏4:4:4 10-bit
HDMI 4–6	רוחב פס 18Gbps; עד 4K/60p ‏4:4:4 8-bit; אינן כניסות 4K/120
יציאות HDMI	MAIN ו־SUB במצב SUB: ‏40Gbps; יציאת SUB/ZONE 2 במצב Zone 2: ‏18Gbps ועד 4K/60p
החזרת קול מהטלוויזיה	ARC/eARC ביציאת MAIN בלבד; יציאת SUB אינה תומכת בהחזרת קול
וידאו וגיימינג	HDR10, HDR10+, HLG, Dolby Vision, BT.2020; ‏VRR ו־QFT בכניסות 1–3; ‏ALLM בכל כניסות HDMI
כניסות שמע אנלוגיות	5 בסך הכול, כולל PHONO MM וכניסת AUX קדמית 3.5 מ״מ
כניסות דיגיטליות	כניסה אופטית אחת וכניסה קואקסיאלית אחת
יציאות סאב־וופר	2 יציאות PRE OUT לסאבים אקטיביים; שתיהן משדרות אותו אות, לא שני ערוצי בס עצמאיים
Zone 2 ו־Zone B	יציאת RCA ניתנת להגדרה ל־Zone 2 או Zone B; בדגמי אירופה/אסיה גם PRE OUT FRONT, לפי הגדרה
Zone 2 מוגבר	שני ערוצי הגברה לחדר נוסף; המערכת הראשית מוגבלת ל־5.2 כאשר משתמשים בהגברה לחדר השני
אוזניות	יציאה קדמית 6.3 מ״מ; התנגדות נתמכת 8–600Ω
USB	שתי כניסות USB 2.0: קדמית 5V/0.5A ואחורית 5V/1A
רשת	Ethernet ‏10/100; ‏Wi-Fi ‏802.11a/b/g/n/ac בתדרי 2.4 ו־5GHz
Bluetooth	גרסה 4.2 דו־כיוונית; קליטה SBC/AAC; שידור SBC/aptX/aptX HD
סטרימינג ורב־חדרי	AirPlay 2, Chromecast built-in, DTS Play-Fi ו־Works with Sonos; שילוב Sonos מחייב Sonos Port נפרד
קובצי Hi-Res ברשת וב־USB	FLAC, WAV, AIFF ו־ALAC עד 192kHz/24-bit; ‏DSD עד 11.2MHz; תמיכה גם ב־MP3, WMA ו־AAC
תגובת תדר	10Hz–100kHz ‏(+1/−3dB, במצבי Direct/Pure Audio)
יחס אות לרעש	106dB בכניסת Line; ‏80dB ב־Phono (IHF-A)
רגישות כניסה	Line: ‏200mV/47kΩ; ‏Phono MM: ‏3.5mV/47kΩ
בקרת צליל	בס: ±10dB ב־20Hz; טרבל: ±10dB ב־20kHz
רדיו	40 זיכרונות; FM, ובנוסף DAB בגרסה האירופית או AM בגרסאות אזוריות אחרות
מתח וצריכה — אירופה/אסיה	220–240V, ‏50/60Hz; צריכה מדורגת 570W; המתנה מלאה 0.15W, ועשויה לעלות כשהרשת/CEC פעילים
מידות ומשקל	רוחב 435 × גובה 173.5 × עומק 379.5 מ״מ; 9.8 ק״ג
אביזרים לפי המדריך	שלט RC-972R, שתי סוללות AAA, מיקרופון כיול, מדריך התחלה ואנטנות בהתאם לגרסה האזורית; כבל חשמל בדגמים הרלוונטיים

חיבור והפעלה ראשונית

1. השלימו את חיבורי הרמקולים והמקורות לפני חיבור כבל החשמל. הקפידו על קוטביות +/− ועל כך שגידי נחושת חשופים לא ייגעו זה בזה או בגב המכשיר. בחרו תרשים חיבור שמתאים לתצורה ולגרסה האזורית במדריך.
2. חברו סאב אקטיבי ל־SUBWOOFER PRE OUT באמצעות כבל מתאים. בחיבור שני סאבים שני השקעים מספקים אותו אות.
3. חברו את HDMI OUT MAIN לשקע ARC/eARC בטלוויזיה. לטלוויזיה ללא ARC יש להוסיף כבל אופטי עבור השמע שמקורו בטלוויזיה. למסך שני השתמשו ב־SUB, שאינו שקע ARC.
4. למקור 4K/120 או 8K השתמשו בכניסות 1–3 ובכבל Ultra High Speed HDMI מתאים; הגדירו HDMI 4K/8K Signal Format לפי המקור והמסך. במצב Zone 2, יציאת HDMI השנייה מוגבלת ל־4K Enhanced ועד 4K/60 לפי טבלת המדריך.
5. לאחר החיבור הריצו Initial Setup: הגדירו מספר רמקולים, סוג רמקולי גובה והתנגדות. אם אחד הרמקולים הוא 4Ω עד פחות מ־6Ω, בחרו 4ohms.
6. מקמו את מיקרופון הכיול המצורף בעמדת ההאזנה, חברו ל־SETUP MIC ובצעו AccuEQ בחדר שקט. צלילי הבדיקה חזקים; עקבו אחר הנחיות המסך ושמרו את התוצאות בסיום.

זהו תקציר הכוונה, לא תחליף להוראות היצרן. לחיבור Zone 2 ממקור דיגיטלי יש לבדוק את מגבלות PCM דו־ערוצי וכניסות HDMI 1–3 בעמודים 56–57. חיבורי רמקולים: עמודים 31–49; טלוויזיה ומקורות: 51–60; הפעלה וכיול: 137–139.

מדריך החיבור וההפעלה המקורי של Onkyo TX-NR6100 — PDF באנגלית, 182 עמודים

דף מפרט יצרן לאזור EMEA — PDF
